Silicon Graphics Indigo 2 R4K Extreme
Démontage et nettoyage d’une station de travail SGI
Ce mois de novembre 2019, je viens de faire l’acquisition d’une magnifique station de travail des années 93, la vénérable SGI Indigo 2 en version Extreme. Dans un état très acceptable, vêtue de sa robe verte émeraude, j’ai décidé de la nettoyer avant même de la démarrer. Comme tous les serveurs ou stations de travail de cette époque - je parle des années 90 - ces machines étaient très bien fabriquées et la conception d’une grande qualité. Elle ne fût pas très compliquée à démonter, malgré le grand nombre de composants à nettoyer.
 |

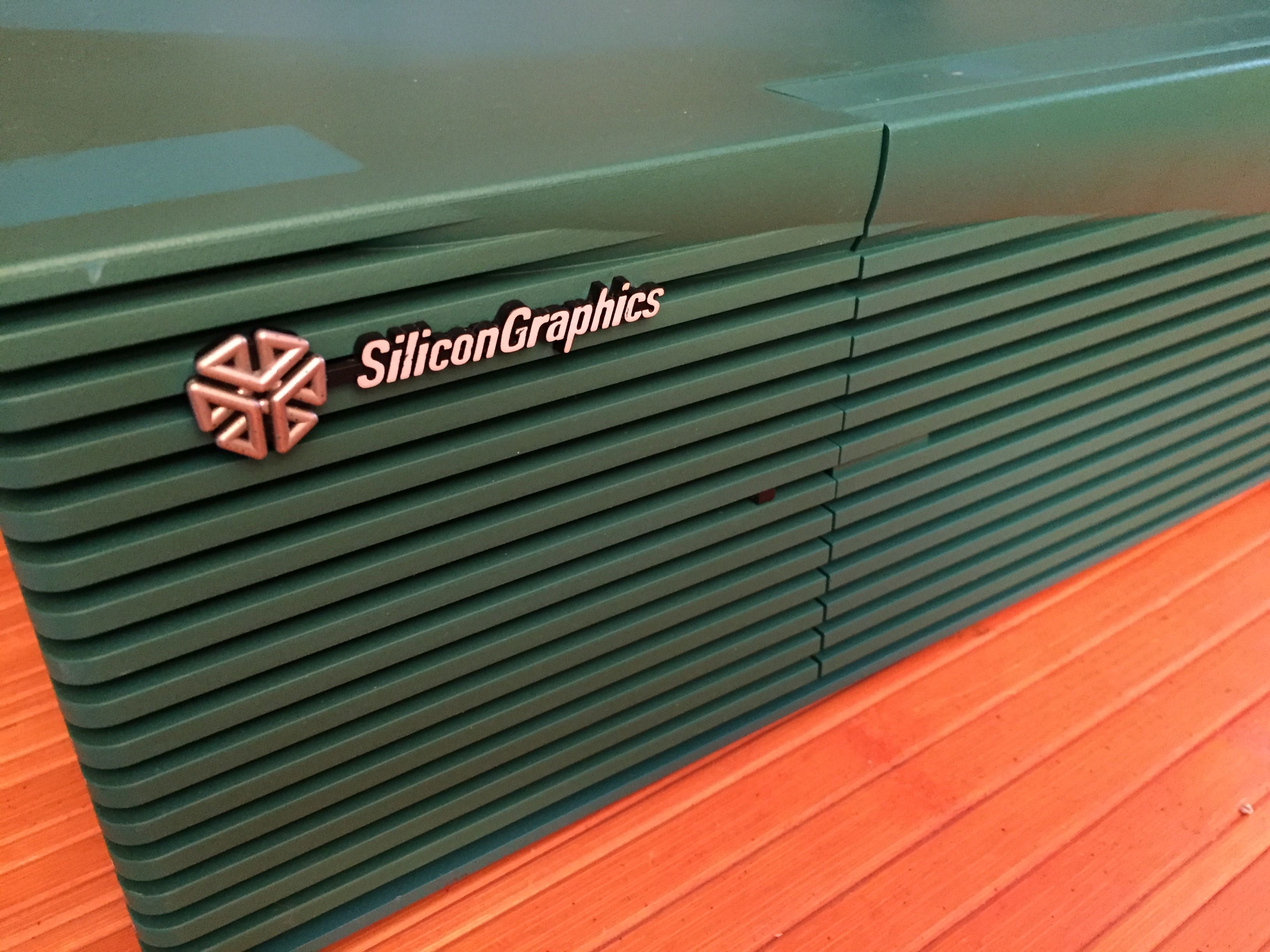

| SGI Indigo2 Extreme, panel frontal fermé |
Mais avant de pouvoir vous la présenter en état de marche, j’ai nettoyé la bête – et ce n’était pas un caprice au vue de la poussière noire qui l’habitait – pour faire un inventaire précis du modèle en ma possession. Voici donc les photos du démontage ainsi que des clichés de l’état final.
Démontage
Je vous invite à visiter le site SGI Computing History. Ce site anglais recense les stations SGI, leur histoire et toutes les informations techniques. Il m’a fortement aidé au démontage de mon Indigo2.
L’UC est à nettoyer, de la poussière en pagaille. C’est aussi l’occasion de faire l’inventaire.
 |
| SGI Indigo2 Extreme, UC à nettoyer | |
C’est franchement sale, le démontage s’impose.
 |
| SGI Indigo2 Extreme, CPU à nettoyer |
Le GPU est peu épargné.
L’arrière de l’
UC est un peu piqué mais pas de rouille à signaler.
 |
| SGI Indigo2 Extreme, UC à nettoyer |
Le disque
IBM SCSI 50pins avec ses quelques Giga sera facile à nettoyer.
 |
| SGI Indigo2 Extreme, DD IBM SCSI 50pins à nettoyer |
Le lecteur de disquette 3,5 pouces (1.44Mo) INSITE est très sale aussi.
 |
| SGI Indigo2 Extreme, lecteur disquette INSITE |
Le backplane EISA n’est pas évident à démonter.
 |
| GI Indigo2 Extreme, backplane |
La carte mère est dans un excellent état pour du hardware de 1993.
 |
| SGI Indigo2 Extreme, CPU UC |
A la douche...
Le fond de panier est vraiment sale mais pas de rouille à signaler.
J’ai 4 barrettes de
RAM SIMMs 72pins à 8Mo.
Les plastiques sont enfin nettoyés mais il serait judicieux de faire du rétro-bright…
Remontage après nettoyage
Le backplane IO est propre ; on remarque le codename « fullhouse » de la station Indigo2.
Un fond de panier enfin propre.
Alimentation dépoussiérée à l’aspirateur.

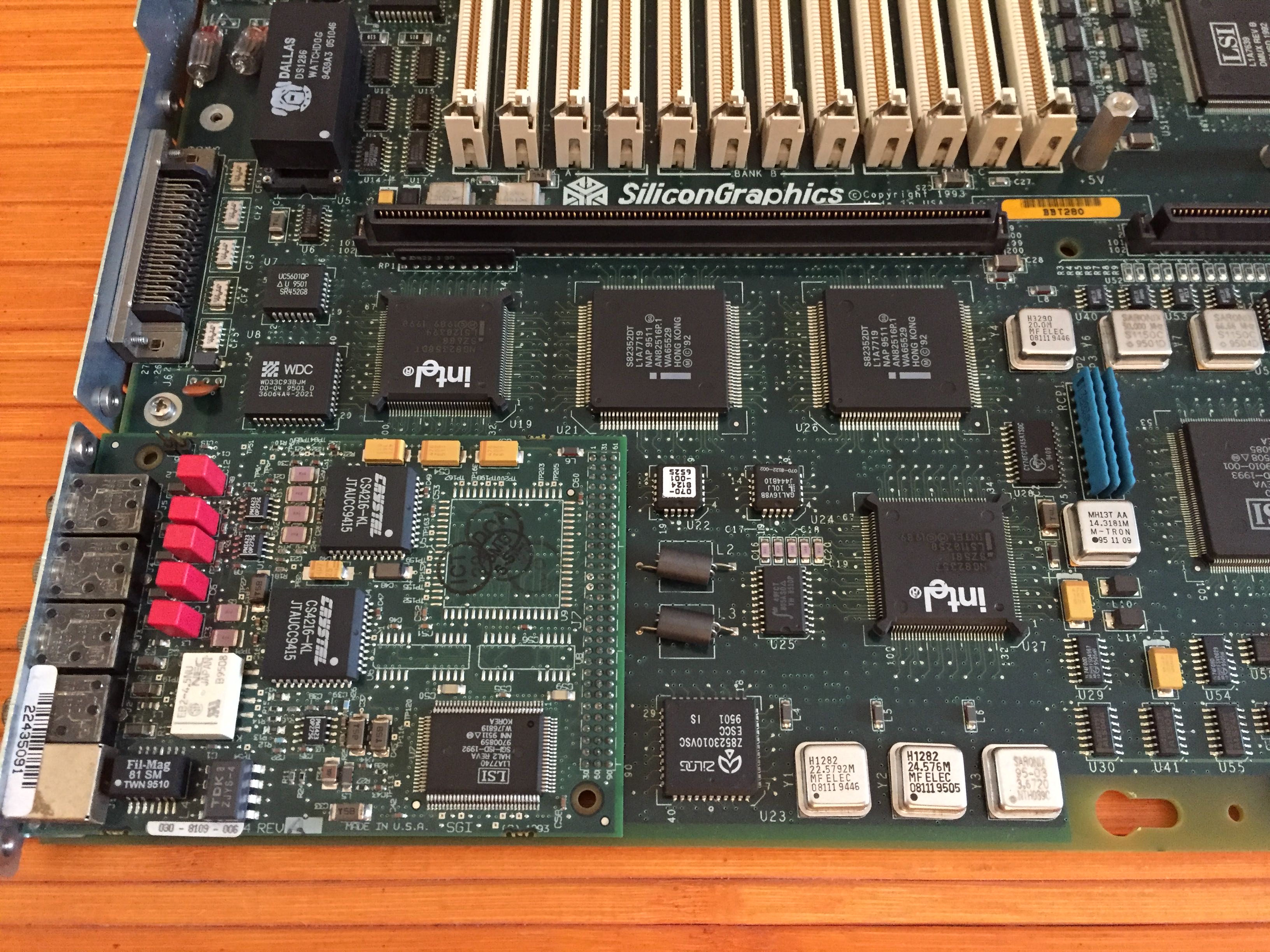

La carte mère est entièrement nettoyée.
 |
| SGI Indigo2 Extreme, port ethernet 10mb |
 |
| SGI Indigo2 Extreme, port SCSI et carte son |
 |
SGI Indigo2 Extreme, carte mère et slots RAM
|
 |
| SGI Indigo2 Extreme, carte mère |
 |
| SGI Indigo2 Extreme, carte mère |
 |
| SGI Indigo2 Extreme, carte mère |
Le CPU R4400SC est propre.
 |
Slot CPU
|
 |
| CPU |
Le GPU Ultra Graphics Extreme a été démonté et entièrement nettoyé.
 |
| GPU Ultra Graphics Extreme |
 |
| GPU Ultra Graphics Extreme |
 |
| GPU Ultra Graphics Extreme |
 |
| GPU Ultra Graphics Extreme |
 |
| GPU Ultra Graphics Extreme |
 |
| GPU Ultra Graphics Extreme |
 |
| GPU Ultra Graphics Extreme |
Le remontage est très facile et quel plaisir de voir une UC propre.
 |
| GI Indigo2 Extreme, GPU Ultra Graphics Extreme |
 |
| GI Indigo2 Extreme, GPU Ultra Graphics Extreme |
 |
UC et carte mère SGI Indigo 2
|
Je ne dispose pas de lecteur CDRom ; c’est un peu ennuyeux !
 |
Slot CDROM
|
 |
Connectique SCSI
|
 |
Disque dur et lecteur de disquettes
|
 |
UC SGI Indigo 2
|
 |
Arrière UC
|
Il me reste plus qu’à démarrer la station…
